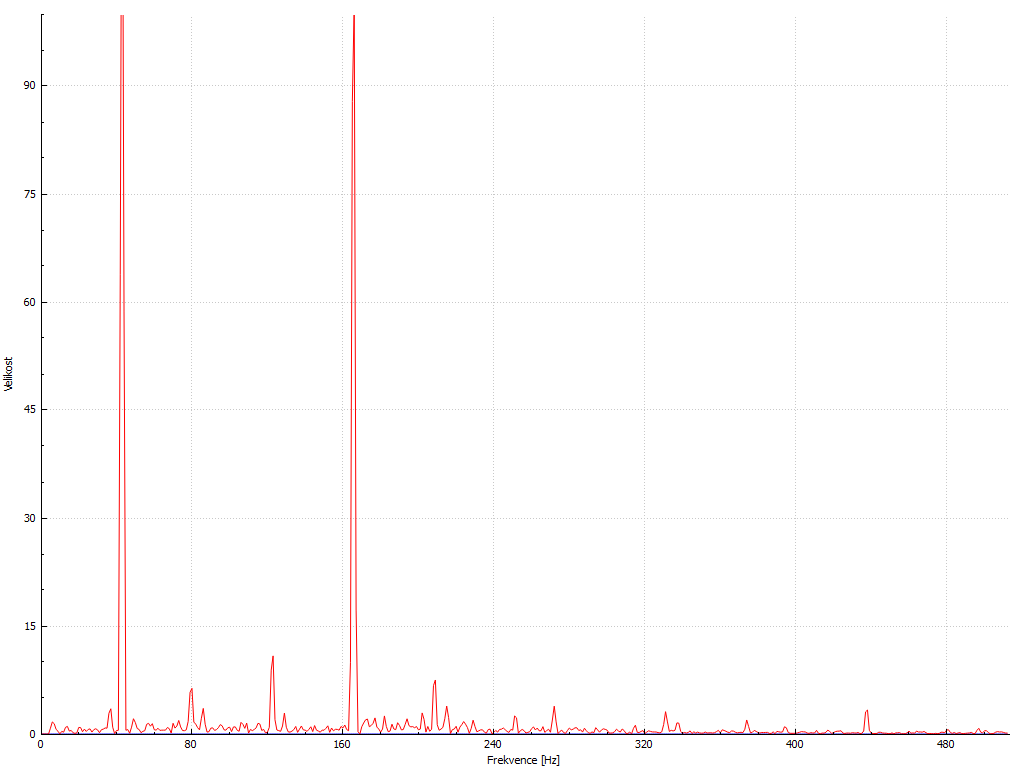

Zdravím. Chtěl bych se zeptat jestli by mi někdo mohl říci co může být špatně když ve frekvenční analýze mi to vyskakuje tak jak to mám na obrázku?
Díky za odpověď
[VYŘEŠENO] frekvenční analýza trex 550 dfc
Dobrý den,
z grafu to vypadá na hlavní hřídel (nebo cokoli co se točí s ní) a vrtulku.
Vypadá to na kopnuté hřídele, ložiska to spíše nebudou, protože jsou špičky velmi úzké a mají přesnou frekvenci.
Ta v levo je od hl. rotoru, v pravo od vrtulky. Může jít i o torzní tyč. Doporučuji postupně odmontovat vždy jeden díl a proměřit znovu. Když špička zmizne nebo se výrazněji sníží, problém bude u daného dílu (který se sundal).
z grafu to vypadá na hlavní hřídel (nebo cokoli co se točí s ní) a vrtulku.
Vypadá to na kopnuté hřídele, ložiska to spíše nebudou, protože jsou špičky velmi úzké a mají přesnou frekvenci.
Ta v levo je od hl. rotoru, v pravo od vrtulky. Může jít i o torzní tyč. Doporučuji postupně odmontovat vždy jeden díl a proměřit znovu. Když špička zmizne nebo se výrazněji sníží, problém bude u daného dílu (který se sundal).
Spirit System developer
